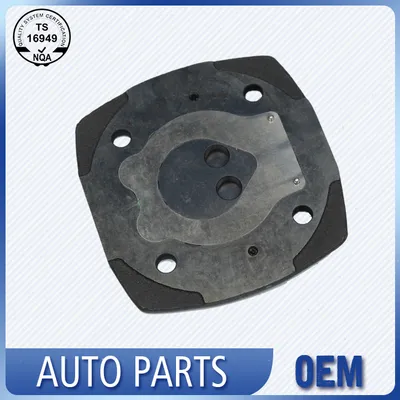

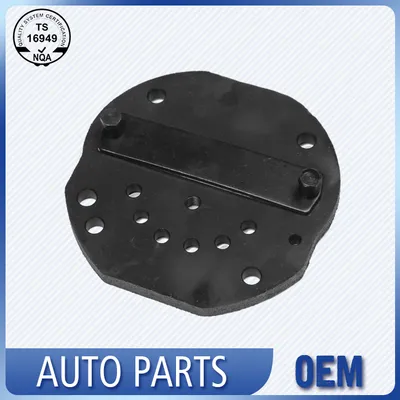

Die pulvermetallurgische Ventilplatte übernimmt ausgereifte Pulververdichtungs- und Sintertechniken, die auf die Anforderungen von Automobil-Luftkompressoren zugeschnitten sind. Die homogene innere Mikrostruktur verringert effektiv die partielle Spannungskonzentration, die bei häufigen Öffnungs- und Schließzyklen des Ventils entsteht, und verringert so das Risiko lokaler Verformungen unter kontinuierlichem Wechseldruck. Jedes fertige Teil wird gemäß den Prüfstandards für Autozubehör auf Ebenheit und Lochpositionstoleranz geprüft, um den unterschiedlichen tatsächlichen Montageanforderungen des Aftermarket-Ersatzes und der regelmäßigen Zubehöranpassung für mehrere Fahrzeugtypen gerecht zu werden.
Die pulvermetallurgische Ventilplatte verfügt über eine gleichmäßig verteilte Innenstruktur, die durch Pulversintern entsteht und die wechselnde Druckspannung verteilt, die durch wiederholtes Öffnen und Schließen des Ventils in Luftkompressoren entsteht. Dieses Strukturmerkmal vermeidet einen teilweisen Spannungsaufbau nach langen Stunden zyklischen Betriebs und verringert die Möglichkeit lokaler Biegung oder Verformung unter kontinuierlichem dynamischem Druck, wodurch die normale Kompressionseffizienz von Automobilkompressorbaugruppen unter täglichen Fahrlasten wirksam aufrechterhalten wird.
Das Ausgangsmaterial ist ein mit Wasser zerstäubtes Eisenpulver, gemischt mit 2 Prozent Kupfer und 0,8 Prozent Graphit, eine Zusammensetzung, die aufgrund ihrer Fähigkeit ausgewählt wurde, beim Sintern eine perlitische Mikrostruktur mit dispergierten kupferreichen Phasen zu bilden. Die Verdichtung erfolgt auf einer hydraulischen Presse bei 600 MPa, wodurch der Grünling eine ausreichende Dichtegleichmäßigkeit für eine vorhersehbare Schrumpfung erhält. Das Sintern erfolgt in einem Gitterbandofen unter einer Stickstoff-Wasserstoff-Atmosphäre bei 1120 Grad Celsius für 25 Minuten, wodurch das Kupfer schmilzt und in die Eisenpartikelgrenzen eindringt. Dieser Flüssigphasen-Sintermechanismus schließt Restporosität und erhöht die Enddichte auf über 6,9 Gramm pro Kubikzentimeter, während das ineinandergreifende Partikelnetzwerk für die Ermüdungsfestigkeit sorgt, die für Millionen von Ventilzyklen erforderlich ist. Aus jeder Ofenladung wird eine Härteprobe entnommen, die innerhalb von 60 bis 80 HRB landen muss, um zu bestätigen, dass das thermische Profil während der gesamten Charge konstant bleibt.
Die pulvermetallurgische Ventilplatte wurde unter Berücksichtigung der gängigen Installationsparameter für Luftkompressoren gängiger Personenkraftwagen und leichter Nutzfahrzeuge entwickelt. Mehrere ausgereifte Spezifikationen decken die meisten Mainstream-Ersatzanforderungen im Ersatzteilmarkt ab, und wir können die Strukturparameter gemäß den detaillierten technischen Informationen des Kunden moderat anpassen, um sie an spezielle Kompressormodelle anzupassen.
Nach dem Sintern werden die Platten einem Doppelscheibenschleifvorgang unterzogen, der beide Flächen auf eine Ebenheitstoleranz von 5 Mikrometer und eine Parallelität von 0,02 Millimetern bringt. Die Oberflächenrauheit wird unter Ra 0,8 Mikron gehalten, wodurch Gasleckpfade minimiert werden, wenn das Membranventil an der Platte anliegt. Eine Probe aus jeder Mahlcharge wird mit einem Weißlichtinterferometer gemessen, um zu bestätigen, dass die Plateautextur frei von gerichteten Kratzern ist. Die Lochpositionen werden dann auf einem optischen Messsystem mit Hintergrundbeleuchtung unter Bezugnahme auf den Bezugspunkt des Außendurchmessers überprüft. Jede Lochmittenabweichung von mehr als 0,05 Millimeter löst eine sofortige Korrektur des Werkzeugversatzes aus. Die abschließende Prüfung vor dem Verpacken umfasst eine manuelle Ebenheitsprüfung mit einer monochromatischen Lichtquelle und einem optischen Plan, um sicherzustellen, dass keine Platte mit erkennbarer Krümmung den Kunden erreicht.
Die Produktion erfolgt in derselben IATF 16949-zertifizierten Anlage, die seit über 25 Jahren Präzisionsteile für Automobilmotoren herstellt. Die Pulvermetallurgiezelle führt statistische Prozesskontrolldiagramme zu Dichte, Härte und kritischen Abmessungen mit einem Cpk-Ziel von 1,33 oder höher für Ebenheit und Lochposition. Die Chargengenealogie wird von der Chargennummer des eingehenden Pulvers bis zum Inspektionsprotokoll der fertigen Platte gespeichert, sodass jede bei der Prüfung vor Ort festgestellte Abweichung auf die spezifische Pressschicht und den Ofenzyklus zurückgeführt werden kann. Für OEM-Kompressorprogramme reichen wir ein vollständiges PPAP-Paket ein, das das Prozessflussdiagramm, die PFMEA, den Kontrollplan und die anfängliche Fähigkeitsstudie sowie Zertifikate über die Materialzusammensetzung und Berichte zur Sinterdichte umfasst.
1.Was sind die inhärenten Einschränkungen pulvermetallurgischer Ventilplatten?
A: Die strukturelle Kompaktheit ist schwächer als bei Rohlingen aus massivem Gusseisen und CNC-Aluminiumlegierung. Langfristige starke Hochfrequenzeinwirkungen führen zu einer lokalen Lockerung des Materials und einer Oberflächenvertiefung. die Zugfestigkeit des Materials ist begrenzt, nicht geeignet für 24-Stunden-Hochlast-Hochdruckkompressoren im Dauerbetrieb; Die Oberflächenmikroporen absorbieren leicht Ölschlamm und Staub und erfordern eine häufigere Reinigung.
2. Ist eine Ventilplatte aus Pulvermetallurgie eine kostengünstige Alternative zu Ventilplatten aus Aluminium und Gusseisen für intermittierende Luftkompressoren mit geringer Last?
A: Sehr kostengünstig. Die Anschaffungskosten sind geringer als bei Ventilplatten aus massivem Aluminium und Gusseisen, die eingebaute Selbstschmierleistung reduziert den täglichen Verschleißverlust und erfüllt alle Leistungsanforderungen intermittierender Leichtdruckgeräte. Es wird nicht für Hochleistungs-Luftkompressoren im 24-Stunden-Dauerbetrieb empfohlen.
3.Welcher Wartungsplan trägt dazu bei, die Lebensdauer einer pulvermetallurgischen Ventilplatte zu verlängern?
A: Überprüfen Sie das Schild bei jedem Kompressorölwechselintervall, normalerweise alle 20.000 Kilometer oder 12 Monate. Entfernen Sie alle verkohlten Ölablagerungen mit einer weichen Messingbürste und Druckluft von der Oberfläche. Achten Sie dabei darauf, dass keine abrasiven Partikel in die Mikroporen gelangen. Wenn das Kontaktband des Membranventils bei der Prüfung mit einem Profilometer eine polierte Verschleißspur aufweist, die tiefer als 0,05 Millimeter ist, planen Sie einen Austausch ein, auch wenn die Platte immer noch flach erscheint. Bringen Sie immer eine neue Dichtung an und ziehen Sie die Befestigungselemente diagonal auf den im Datenblatt des Kompressors angegebenen Wert an, da eine ungleichmäßige Schraubenbelastung die Platte verformt und die Membranermüdung beschleunigt.
