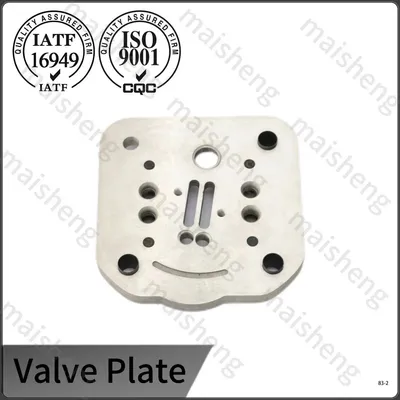

Ventilplatte aus Aluminiumlegierung

Unsere Ventilplatte aus Aluminiumlegierung wurde für unterschiedliche Anforderungen an die Motormontage gefertigt und wird einer standardisierten Temperbehandlung unterzogen, um die strukturelle Steifigkeit gegenüber häufigen Druckschwankungen zu verbessern. Durch die glatte Oberflächenbearbeitung werden Grate vermieden, die bei der Hin- und Herbewegung interne Komponenten beschädigen könnten. Unsere Fabrik führt vor der Massenproduktion eine Stichprobenüberprüfung durch und prüft die Ebenheit nach der Verarbeitung einzeln, um eine stabile Übereinstimmungsgenauigkeit für den Aftermarket-Austausch und die Erstmontage zu gewährleisten.

Legierungszusammensetzung und Anlassverfahren

Die Platte besteht zunächst aus 6061-Aluminiumlegierungsblech, das aufgrund seines ausgewogenen Silizium- und Magnesiumgehalts ausgewählt wurde, der eine zuverlässige Reaktion auf Ausscheidungshärtung ermöglicht. Die Rohlinge werden bei 530 Grad Celsius in einem Ofen mit kontrollierter Luft lösungsbehandelt, 45 Minuten lang gehalten und dann in Wasser bei Umgebungstemperatur abgeschreckt. Es folgt eine künstliche Alterung bei 175 Grad Celsius für acht Stunden, die die Bildung feiner Mg2Si-Ausscheidungen in der gesamten Kornstruktur vorantreibt. Diese T6-Vergütung ergibt eine Zugfestigkeit von nahezu 310 MPa und eine Brinell-Härte über 95 HBW, wodurch die Platte die mechanische Steifigkeit erhält, um wiederholten Stößen beim Öffnen des Ventils ohne plastische Verformung standzuhalten. Zufällige Proben aus jeder Alterungscharge werden einer Leitfähigkeitsmessung mit Wirbelstromgeräten unterzogen, um sicherzustellen, dass der Niederschlagszyklus vollständig gesättigt ist, bevor die Teile zur Bearbeitung gelangen.

Oberflächenvorbereitung und Gratkontrolle

Nach der Wärmebehandlung werden die Rohlingoberflächen auf beiden Seiten fliegend geschnitten, um die entkohlte Schicht zu entfernen und eine gleichmäßige Ausgangsdicke zu erreichen. Das Entgraten erfolgt mit einer Kombination aus Vibrationswalzen und manuellem Bürsten unter Vergrößerung, wobei auf die Anschlusskanten und Bolzenlochränder abgezielt wird, wo sich verbleibende Grate lösen und den Ölkreislauf des Kompressors verunreinigen könnten. Eine Profilprojektorinspektion mit 20-facher Vergrößerung stellt sicher, dass alle Kantenradien innerhalb einer Fase von 0,1 bis 0,2 Millimetern liegen, wodurch Spannungserreger eliminiert werden. Die endgültige Oberflächenrauheit, gemessen mit einem Kontaktstift-Profilometer über die Siegelbahnen hinweg, bleibt unter Ra 0,8 Mikrometer. Diese Plateauoberfläche ermöglicht einen gleichmäßigen Sitz des Ventilblatts und reduziert Leckagepfade während des Kompressionshubs.

Produktspezifikationen

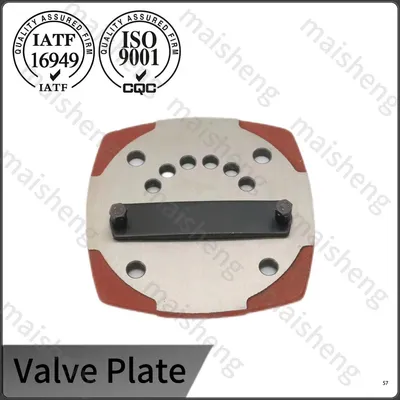

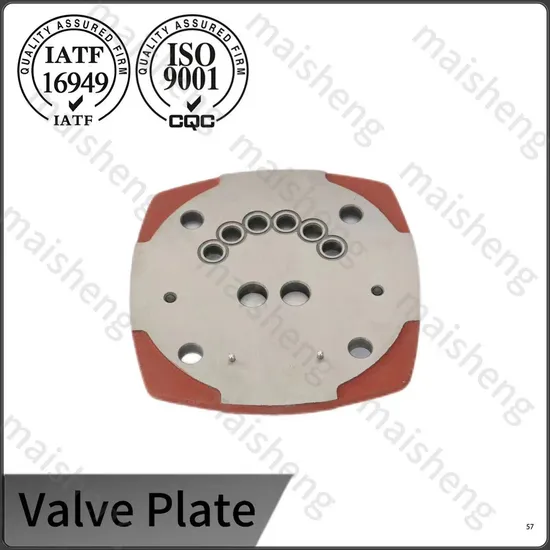

Diese Ventilplatte aus Aluminiumlegierung der Serie VP057, kombiniert mit hochwertigen Gummidichtungskomponenten, ist eine präzisionsgefertigte Kernkomponente, die speziell für Automobilkühlsysteme entwickelt wurde und einen stabilen und effizienten Betrieb der gesamten Kühlbaugruppe gewährleistet.

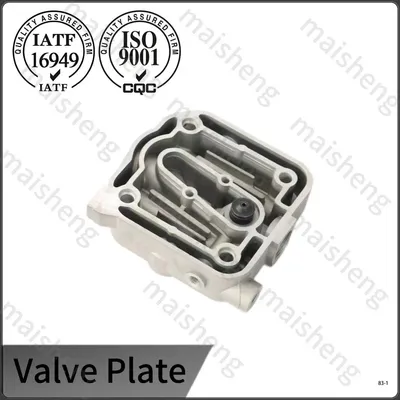

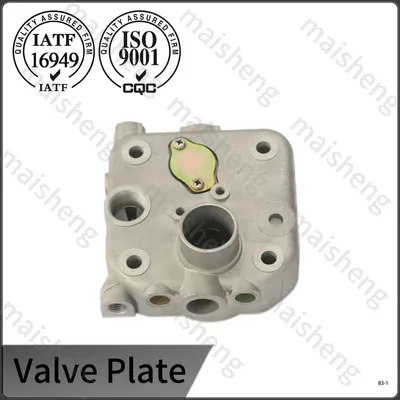

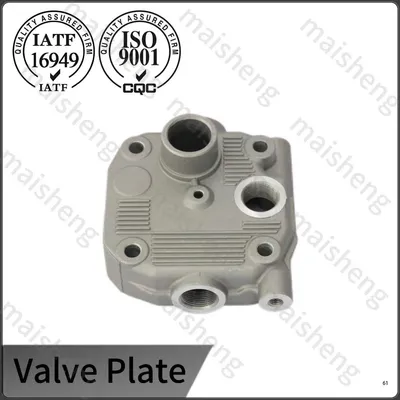

Mehr Ventilplatte aus Aluminiumlegierung

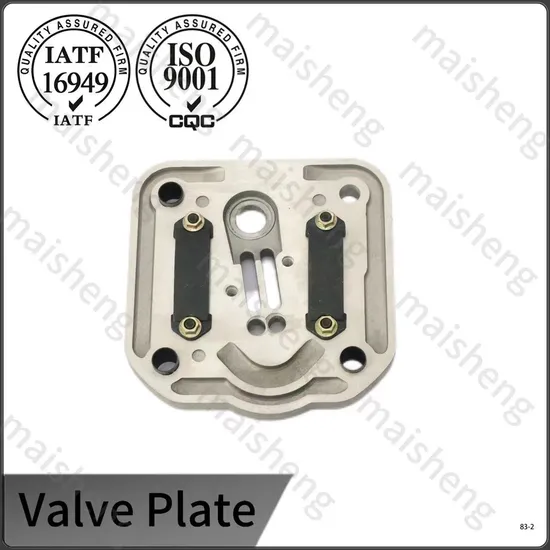

Die fein bearbeitete Ventilplatte aus Aluminiumlegierung weist nach strenger Bearbeitung eine glatte Oberfläche und präzise Maßtoleranz auf.

Dimensionsmesstechnik und Chargenrückverfolgbarkeit

Die Ebenheit jedes einzelnen Teils wird mit einer monochromatischen Natriumlichtquelle und einem optischen Plan bekannter Genauigkeit geprüft. Das resultierende Interferenzstreifenmuster muss gerade, parallele Bänder ohne geschlossene Schleifen aufweisen, was eine Gesamtabweichung von weniger als 5 Mikrometern anzeigt. Die Lochmittenabstände werden auf einem Koordinatenmessgerät in einem temperierten Raum überprüft, wobei das Außenprofil als primärer Bezugspunkt dient. Kritische Dimensionen werden in einer statistischen Prozesskontrolldatenbank erfasst, in der Kontrollgrenzen auf plus oder minus drei Standardabweichungen festgelegt werden. Jede Platte erhält eine lasergeätzte Chargenkennung, die mit dem Rohstoffzertifikat, dem Wärmebehandlungsprotokoll, der Version des Bearbeitungsprogramms und dem Bild der optischen Ebenheit verknüpft ist. Dieser Verlaufspfad, der im Rahmen unseres IATF 16949-zertifizierten Systems verwaltet wird, bleibt während der gesamten Produktlebensdauer zugänglich und unterstützt OEM-PPAP-Dokumentationsanfragen.

Unternehmenserfahrung und Kühlsystemkompetenz

Mit mehr als 25 Jahren Erfahrung in der Präzisionsfertigung von Automobilkomponenten verfügt das Werk über umfassende Anwendungskenntnisse speziell für die Dynamik von Kompressorventilen. Unsere Ingenieure pflegen eine Referenzbibliothek der Eigenfrequenzen von Membranventilen und der Anforderungen an den Sitzdruck für gängige Kompressormodelle. Dies ermöglicht eine schnelle Dimensionierung einer Platte, die resonantes Rattern innerhalb des Betriebsdrehzahlbereichs des Motors vermeidet. Dieselbe Fertigungszelle, die Ölwannen und Steuergehäusedeckel aus Aluminium gemäß der IATF 16949-Zertifizierung herstellt, übernimmt die Bearbeitung der Ventilplatten und stellt sicher, dass Prozesskontrollen wie die Überwachung der Kühlmittelkonzentration, die Verfolgung der Werkzeuglebensdauer und Studien zur Wiederholbarkeit der Lehren im Prozess konsequent angewendet werden. Wenn ein neues Plattendesign zur Produktion eingereicht wird, werden vor der Serienfreigabe ein Erstmusterprüfbericht und eine Fähigkeitsstudie mit einer Mindeststichprobe von 100 Stück erstellt und überprüft.

FAQ

1. Welche standardisierten Arbeitsschritte sind für den Einbau einer Ventilplatte aus Aluminiumlegierung erforderlich?

A: Reinigen Sie die Passflächen von Zylinder und Zylinderkopf gründlich, um Kohlenstoffablagerungen, Metallreste und restlichen Schmutz zu entfernen. Installieren Sie die Einlass- und Auslasslamellen entsprechend der Luftströmungsrichtung und platzieren Sie dann die Ventilplatte in der richtigen Ausrichtung von vorne nach hinten. Befestigungsschrauben über Kreuz in mehreren Schritten anziehen und dabei das im Gerätehandbuch angegebene Drehmoment beachten; Schließen Sie den Zusammenbau des Pumpenkopfes ab und führen Sie vor dem offiziellen Betrieb einen Luftdichtheitstest im Leerlauf durch.

2. Welche ungewöhnlichen Betriebssignale weisen darauf hin, dass die Ventilplatte aus Aluminiumlegierung beschädigt ist?

A: Der Luftkompressor kann den Nennarbeitsdruck nicht erreichen und läuft lange Zeit ununterbrochen; offensichtliches andauerndes zischendes Luftleckgeräusch an der Pumpenkopfverbindung; scharfer Metallstoß, ungewöhnliche Geräusche beim Komprimieren; Die Temperatur des Pumpenkopfes steigt nach dem Start schnell an und es entsteht ein verbrannter Geruch. Die Luftmenge am Luftauslass nimmt stark ab und pneumatischen Werkzeugen fehlt die Leistung.

3. Was ist das empfohlene Intervall für den Austausch der Ventilplatte bei einem regelmäßig gewarteten Kompressor?

A: Bei Pkw-Klimakompressoren wird die Ventilplatte typischerweise nach 60.000 Kilometern oder 36 Monaten überprüft, je nachdem, was zuerst eintritt. Flottenfahrzeuge, die in Umgebungen mit hohem Staub- oder Salzgehalt an der Küste eingesetzt werden, müssen möglicherweise nach 40.000 Kilometern überprüft werden. Die Messung der Plattenebenheit und des Blatthubspalts während der Wartung bestimmt, ob ein Austausch erforderlich ist. Eine Platte mit einer Schalendicke von mehr als 0,01 Millimetern oder mit sichtbaren Schlagspuren am Dichtungsband sollte erneuert werden, um die volle Pumpleistung wiederherzustellen.

4. Wie geht das Werk mit kundenspezifischen Plattendesigns für veraltete Kompressormodelle um?

A: Kunden können ein Originalmuster oder eine detaillierte Maßzeichnung liefern. Unser Reverse-Engineering-Prozess umfasst das 3D-Scannen der Probenplatte, die Erstellung eines CAD-Modells und die Überprüfung kritischer Funktionsabmessungen anhand der Anordnung des Kompressorzylinders. Anschließend wird eine Prototypencharge von fünf bis zehn Platten bearbeitet, auf Passgenauigkeit und Ebenheit geprüft und zur Probemontage an den Kunden geschickt. Sobald der Prototyp genehmigt ist, werden die endgültigen Abmessungen und Oberflächenbeschaffenheitsspezifikationen in einem Produktionskontrollplan festgelegt und die entsprechenden Vorrichtungen und Werkzeuge werden für Nachbestellungen archiviert.
