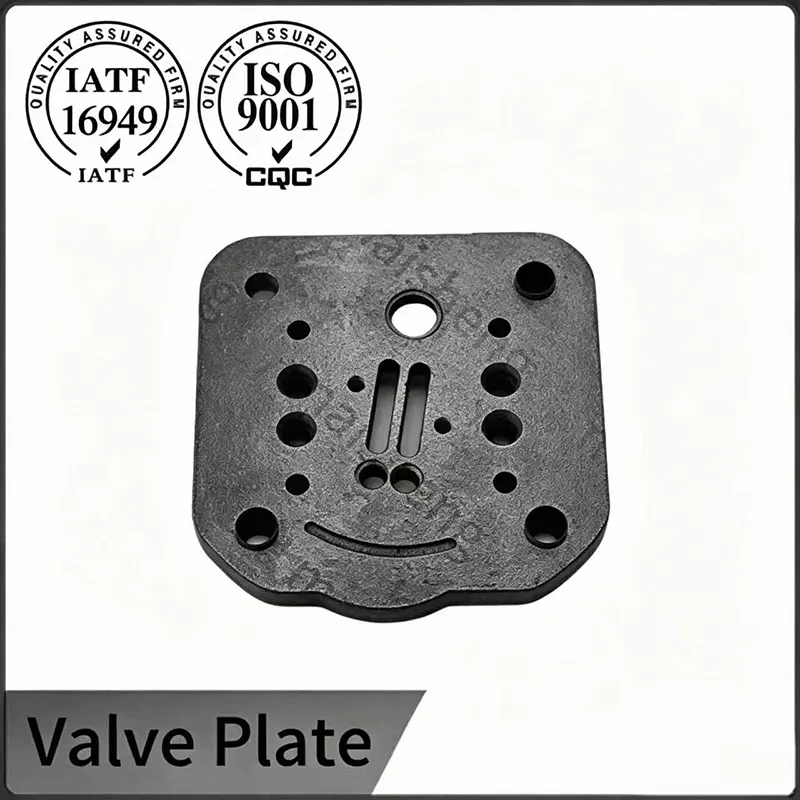

Unsere gusseiserne Ventilplatte verfügt über vielfältige Strukturlayouts, die auf verschiedene Automobil-Luftkompressorbaugruppen für Pkw- und Nutzfahrzeugmodelle zugeschnitten sind. Jedes Teil wird einer verfeinerten Bohrungsbearbeitung und einer präzisen Konturenbearbeitung unterzogen, um die Montagetoleranzen zu verkleinern und eine dauerhafte luftdichte Abdichtung gegen häufige Druckschwankungen und zyklische Druckbelastungen während des Langzeitbetriebs des Fahrzeugs zu ermöglichen. Ein vollständiges Sortiment an Standardspezifikationen wird für den schnellen Massenversand vorrätig gehalten, während kundenspezifische Neukonstruktionen der Abmessungen unterstützt werden, um den individuellen Montageanforderungen verschiedener Aftermarket- und OEM-Kompressorkonfigurationen auf den globalen Märkten gerecht zu werden.
Die Platten werden aus Grauguss der Güte HT250 gegossen, mit einer Mindestzugfestigkeit von 250 MPa, gemessen an separat gegossenen Teststäben. Um eine glatte Oberfläche und eine gleichmäßige Querschnittsdicke über die Bolzenvorsprünge und Anschlussöffnungen hinweg zu erzielen, wird ein harzgebundenes Sandformverfahren eingesetzt. Die beim Gießen angewendete Impfbehandlung verfeinert die Graphitflockenverteilung auf Typ A in einer vollständig perlitischen Matrix, die dem Material seine Steifigkeit und natürliche Schwingungsdämpfungsfähigkeit verleiht. Nach dem Ausschütteln durchlaufen die Rohgussteile einen Spannungsarmglühofen bei 550 Grad Celsius, wo sie kontrolliert eingeweicht werden, wodurch Restspannungen aus dem Abkühlprozess entfernt und die Teilegeometrie vor der Bearbeitung stabilisiert werden.
Die Ventilplatte aus Gusseisen ist strukturell optimiert, um während der Fahrt kontinuierliche mechanische Vibrationen auszugleichen, die vom Fahrzeugmotor und der Kompressorverbindung übertragen werden. Eine gut proportionierte Innenlochverteilung trägt dazu bei, wiederkehrende Vibrationsbelastungen gleichmäßig auf die gesamte Komponente zu verteilen und verhindert so ein Verrutschen der Dichtung und Luftlecks, die durch längere Fahrten auf holprigen Straßen verursacht werden. Diese vibrationsbeständigen Eigenschaften sorgen dafür, dass aufeinander abgestimmte Luftkompressoren unter unterschiedlichen Straßenbedingungen, von Stadtstraßen bis hin zu rauen Bergstrecken, eine konstante Kompressionsleistung aufrechterhalten.
Bohrungsbeschaffenheit und Oberflächenebenheit haben direkten Einfluss auf die Dichtfähigkeit der Ventilplatte. Nach dem Entspannungszyklus werden die Platten auf einem CNC-Bearbeitungszentrum platziert, wo alle Schraubenlöcher in einer einzigen Vorrichtung gebohrt und mit Gewinde versehen werden, wobei eine Positionstoleranz zwischen Loch und Bezugspunkt von 0,05 Millimetern eingehalten wird. Anschließend wird die Dichtfläche auf eine Ebenheit von 0,01 Millimeter pro 100 Millimeter Länge geläppt und unter einer monochromatischen Lichtquelle und einem optischen Plan überprüft. Eine Profilometerprüfung bestätigt, dass die Oberflächenrauheit unter Ra 0,6 Mikrometer bleibt, wodurch mikroskopische Leckpfade reduziert werden, die die volumetrische Effizienz des Kompressors beeinträchtigen könnten. Die endgültigen Prüfmuster werden mit einer Testdichtung zusammengebaut und unter Wasser auf das 1,2-fache des Nennarbeitsdrucks unter Druck gesetzt, wobei für die Abnahme keine Blasenemission erforderlich ist.
Ventilplatten aus Gusseisen verfügen über stabile physikalische Eigenschaften, um Verformungen oder Dimensionsverzerrungen bei langfristiger Lagerung im Lager und beim internationalen Versand über große Entfernungen zu vermeiden. Ein konsistenter Formprozess sorgt dafür, dass die fertigen Produkte bei normaler Umgebungstemperatur und Luftfeuchtigkeit in festen Konturen bleiben, wodurch ungewöhnliche Ausschussverluste aufgrund von Teileverformungen bei der Massenverpackung und beim grenzüberschreitenden Transport für globale Autoteilehändler reduziert werden.
Die gesamte Produktionslinie arbeitet nach einem IATF 16949-zertifizierten Managementsystem, das auf mehr als 25 Jahren Erfahrung in der Präzisionsfertigung von Automobilkomponenten basiert. Jede eingehende Roheisencharge wird mittels optischer Emissionsspektrometrie anhand des Materialzertifikats überprüft und die chemische Zusammensetzung sowie die Schmelznummer archiviert. Die Parameter des Bearbeitungsprozesses werden mit statistischen Regelkarten überwacht und die Fähigkeitsindizes für kritische Abmessungen werden über 1,33 gehalten. Jede fertige Platte trägt einen permanenten Chargencode, der auf die Gusstemperaturnummer, das Spannungsabbauzyklusdiagramm, die CNC-Programmrevision und den Abschlusskontrollbericht verweist. Diese Rückverfolgbarkeitsstruktur unterstützt vollständige PPAP-Level-3-Einreichungen für Kompressor-OEM-Programme, einschließlich Prozessflussdiagrammen, PFMEA-Dokumenten und Materialzertifizierungen.
1.Für welche Gerätetypen sind Ventilplatten aus Gusseisen geeignet?
A: Sie werden hauptsächlich für Hochleistungs-Industrie-Kolbenluftkompressoren, Bremsluftpumpen für technische Fahrzeuge, große stationäre Luftversorgungskompressoren und Geräte mit langfristigem, kontinuierlichem Volllastbetrieb verwendet. Es zielt auf Arbeitsszenarien mit starken Vibrationen und hohem Druck ab, bei denen Aluminiumlegierungsplatten keine langfristige Dimensionsstabilität aufrechterhalten können.
2. Der Kompressor verliert immer noch Luft, nachdem eine neue Ventilplatte aus Gusseisen ausgetauscht wurde. Was ist der Grund?
A: Es handelt sich selten um einen Qualitätsmangel der neuen Ventilplatte. Zu den Hauptgründen zählen unpolierter Rost und Kohlenstoffrückstände auf der Zylindersitzfläche, eine deformierte Zylinderkopf-Dichtungsebene, ein nicht synchroner Austausch passender Einlass- und Auslasslamellen sowie ein inkonsistentes Schraubenanzugsdrehmoment während der Montage. Reinigen Sie die Kontaktflächen, erneuern Sie die Ventilfedern und kalibrieren Sie das Drehmoment, um Undichtigkeiten zu beseitigen.
3.Was ist das empfohlene Schraubendrehmoment und die Anzugsreihenfolge für eine Ventilplatte aus Gusseisen?
A: Den genauen Wert finden Sie im Wartungshandbuch des Kompressors, typischerweise 10 bis 15 Nm für M6-Befestigungselemente aus Gusseisen. Ziehen Sie die Schrauben diagonal in zwei Schritten an, zunächst auf die Hälfte des Solldrehmoments und dann auf den Endwert. Überprüfen Sie nach den ersten 10 Betriebsstunden das Drehmoment erneut mit einem kalibrierten Schraubenschlüssel, während der Zylinderkopf Umgebungstemperatur hat. Eine gleichmäßige Schraubenbelastung verhindert ein Verziehen der Platte und sorgt für einen gleichmäßigen Kontakt des Blattes über den gesamten Dichtungsumfang.
4.Wie kann eine Werkstatt eine Ventilplatte aus Gusseisen vor dem Einbau visuell prüfen?
A: Legen Sie die Platte auf eine bekanntermaßen ebene Fläche, beispielsweise einen Granitblock, und versuchen Sie, sie mit der Hand hin- und herzubewegen. Jedes wahrnehmbare Wackeln weist auf eine verbleibende Verformung hin. Untersuchen Sie den Zustand des Gewindes mit einer Prüflehre und fahren Sie mit einem sauberen Finger über die Dichtfläche, um Kratzer oder Lochfraß festzustellen. Überprüfen Sie die Kanten des Bolzenlochs auf Grate und entfernen Sie diese, falls vorhanden, mit feinem Schmirgelleinen. Eine Platte, die diese einfachen Prüfungen besteht und bei schräger Beleuchtung keine sichtbaren Risse aufweist, ist bereit für den Einbau.
