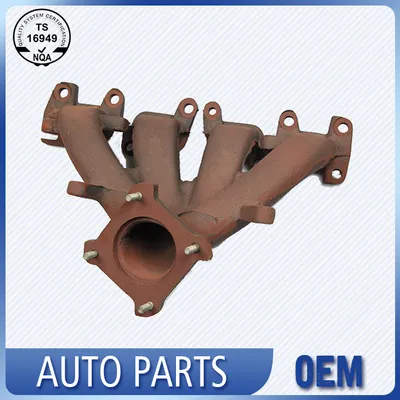

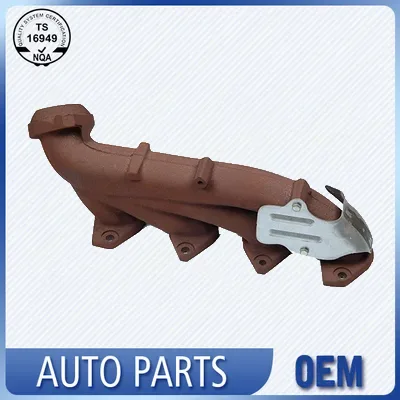

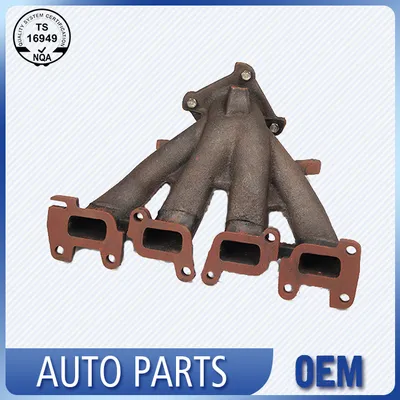

Abgaskrümmer aus Gusseisen

Unsere Abgaskrümmerserie aus Gusseisen deckt ein breites Spektrum an Konfigurationen ab, darunter 3-Zylinder-, 4-Zylinder- und V-Typ-Designs, die für die meisten Pkw-, Leicht-Lkw- und Nutzfahrzeugmotoren geeignet sind. Jeder Verteiler bietet eine hervorragende Wärmeleitfähigkeit und Rissbeständigkeit bei extremen Betriebstemperaturen.

Diese mit optimierten Innenkanälen konstruierten Krümmer sorgen für einen ausgeglichenen Abgasstrom, reduzieren den Gegendruck und verbessern die Motoreffizienz. Verstärkte Flansche und dickwandige Konstruktion verhindern Verformungen und Undichtigkeiten bei längerem Gebrauch. Alle Einheiten werden maßgeprüft und druckgeprüft, um die OE-Passform- und Leistungsstandards zu erfüllen, was sie zu zuverlässigen Ersatzteilen sowohl für die Flottenwartung als auch für einzelne Reparaturen macht.

Produktspezifikationen

Abgaskrümmer aus Gusseisen zeichnen sich durch thermische Stabilität und Ermüdungsbeständigkeit für Hochlastmotoren aus. Ihre dichte Konstruktion leitet die Wärme gleichmäßig ab, reduziert Hotspots und sorgt gleichzeitig für einen gleichmäßigen Abgasstrom, um das Ansprechverhalten des Turbos und die Emissionskontrolle zu unterstützen. Sie wurden für eine direkte Kompatibilität entwickelt, machen kostspielige Modifikationen überflüssig und bieten zuverlässige, wartungsarme Leistung für Motorumbauten und Flotten-Upgrades.

Mikrostruktur und Wärmeleitfähigkeit

Die Eisenchemie ist so formuliert, dass Flockengraphit vom Typ A entsteht, der gleichmäßig in einer perlitischen Matrix verteilt ist. Diese Kombination ergibt eine Wärmeleitfähigkeit von nahezu 50 Watt pro Meter Kelvin bei 200 Grad Celsius. Durch diese Wärmeübertragung wird Wärmeenergie schnell von den Anschlusswänden in den Kollektorkörper transportiert und so Temperaturgradienten geglättet, die andernfalls zu Spannungskonzentrationen in der Nähe der Flanschverbindungen führen würden. Die Graphitplättchen dienen auch als innere Spannungsabsorber; Wenn der Krümmer zwischen Umgebungs- und Abgastemperaturen über 700 Grad Celsius wechselt, lokalisieren sich mikroskopische Verformungen an den Graphitspitzen und entwickeln sich nicht zu kontinuierlichen Rissnetzwerken. Jede Schmelze wird mit einem Kühlkeiltest und einer spektrografischen Analyse bewertet. Dabei wird bestätigt, dass das Kohlenstoffäquivalent und der Siliziumgehalt innerhalb enger Grenzen bleiben, um eine konsistente Graphitform beizubehalten.

Formprozess und Stressabbau

Verteilerschalen werden in harzgebundenen Sandformen geformt, die mit einem unter Druck stehenden Angusssystem ausgestattet sind, um die Metallgeschwindigkeit niedrig zu halten und Sanderosion zu reduzieren. Nach dem Gießen und Ausschütteln durchlaufen die Rohgussteile einen Durchlaufofen bei 880 Grad Celsius. Dieser Schritt löst Karbide, die sich möglicherweise beim Abkühlen gebildet haben, und baut eine gleichmäßige perlitische Struktur wieder auf, was zu einer Härtehülle von 180 bis 220 HBW über das gesamte Teil führt. Nach dem Normalisieren werden die Flansche flach bearbeitet und die Anschlussöffnungen werden auf eine kontrollierte Oberflächenrauheit unter 6,3 Mikrometer Ra bearbeitet. Der letzte thermische Vorgang ist ein Spannungsabbau bei niedriger Temperatur bei 550 Grad Celsius für drei Stunden, der die Restspannungen entspannt, die durch die Abkühlung in der Gießerei und starke Frässchnitte entstehen, sodass das Bauteil während seiner ersten thermischen Zyklen am Motor formstabil bleibt.

Dimensionsvalidierung und Dichtheitsprüfung

Die Ebenheit des Flansches wird auf einer Granit-Oberflächenplatte mithilfe einer Messuhr überprüft, die an drei Eckpunkten auf Null gestellt wird, mit einer zulässigen Grenze von 0,15 Millimetern über der Dichtfläche. Die Positionen der Anschlüsse relativ zu den Bezugslöchern werden auf einer Koordinatenmessmaschine vom Brückentyp für mindestens drei Proben pro Schicht erfasst, um sicherzustellen, dass die Läuferausrichtung innerhalb einer Toleranzzone von 0,3 Millimetern mit dem Motorkopf übereinstimmt. Jeder fertige Verteiler wird dann auf eine Dichtheitsprüfvorrichtung gespannt, mit Werkstattluft auf einen Druck von 1,5 bar gesetzt und in einen Wassertank getaucht. Jeder kontinuierliche Blasenstrom löst eine sofortige Quarantäne und Ursachenprüfung aus. Für Turboladeranwendungen wird in regelmäßigen Abständen ein zusätzlicher Heißlecktest bei 250 Grad Celsius mit einem Helium-Tracer durchgeführt, um sicherzustellen, dass die thermische Ausdehnung des Gusskörpers keine Mikrohohlräume an der Kollektorverbindung öffnet.

Fertigungserfahrung und Qualitätsdokumentation

Der gesamte Produktionsablauf erfolgt in einer nach IATF 16949 zertifizierten Anlage, die sich seit mehr als 25 Jahren auf gegossene und bearbeitete Automobilteile spezialisiert hat. Jeder Eisenschmelze wird eine eindeutige Chargennummer zugewiesen, die auf dem Lieferschein erscheint und mit dem entsprechenden Spektrometerprotokoll, Sandtestbericht und Wärmebehandlungsdiagramm verknüpft ist. Fertige Verteiler sind mit einem permanenten Tintencode gekennzeichnet, der auf diese Charge verweist und so eine vollständige Rückverfolgbarkeit auch nach Jahren des Außendiensteinsatzes ermöglicht.

Wenn ein OEM-Kunde die Einreichung eines Produktionsteil-Genehmigungsprozesses benötigt, stellen wir ein Dossier der Stufe 3 bereit, das das Prozessflussdiagramm, eine Analyse der Fehlermöglichkeiten und -auswirkungen, Fähigkeitsindizes für kritische Abmessungen und das Materialzertifikat des Gießereilabors enthält. Dieses Paket stellt Ingenieurteams die Daten zur Verfügung, die sie zur Validierung des Verteilers für ihre spezifische Motorplattform benötigen.

Weitere Abgaskrümmerformen aus Gusseisen

Hochwertige Abgaskrümmer aus Gusseisen, die auf Langlebigkeit, thermische Stabilität und optimierten Abgasstrom ausgelegt sind.

FAQ

1.Für welche Fahrzeuge und Motoren sind Abgaskrümmer aus Gusseisen geeignet?

A: Es passt zu schweren Diesel-Lkw, Baumaschinen, landwirtschaftlichen Geräten, Nutzfahrzeugen mit großem Hubraum, Benzinmotoren der alten Schule und Schwerlastmotoren mit Turbolader. Es wurde speziell für Arbeitsbedingungen mit extrem hohen Abgastemperaturen, Langzeit-Volllastbetrieb und starken Vibrationen entwickelt, bei denen dünne Stahlkrümmer anfällig für Verformungen und Risse sind.

2. Was sind die Hauptursachen für Risse und Luftlecks an Abgaskrümmern aus Gusseisen?

A: Häufige Kalt-Warm-Wärmewechsel erzeugen enorme thermische Spannungen, die zur Bildung von Ermüdungsrissen führen. Eine unsachgemäße Installation mit zu hohem Drehmoment beschädigt die Flanschstruktur. fehlender oder beschädigter Hitzeschild führt zu örtlicher Verbrennung bei extrem hohen Temperaturen; Die langfristige Verwendung minderwertiger dünner Dichtungen führt zu einer ungleichmäßigen Belastung des Flansches. Durch äußere Einwirkungen bei Wartungsarbeiten oder Fahrten im Gelände entstehen harte Risse.

3. Wie bestätigt das Werk vor dem Versand, dass jeder Verteiler den OE-Spezifikationen entspricht?

A: Es wird ein vierstufiges Freigabetor angewendet. Zunächst wird die Roheisenchemie anhand der Schmelzkarte überprüft. Zweitens werden nach der Wärmebehandlung eine Härteprüfung und eine stichprobenartige Mikrostrukturprüfung durchgeführt. Drittens werden die bearbeiteten Abmessungen anhand eines Stichprobenplans gemessen, der auf der Losgröße basiert. Abschließend wird jedes Stück dem oben beschriebenen Dichtheitstest durch Eintauchen in Wasser unterzogen und das Ergebnis wird protokolliert. Ein Verpackungsinspektor gleicht das Gerät dann mit der Teilenummer des Kunden ab und bestätigt visuell den Oberflächenzustand. Dieser mehrschichtige Ansatz stellt sicher, dass die Maß-, Material- und Dichtungsanforderungen erfüllt sind, bevor das Produkt das Dock verlässt.
